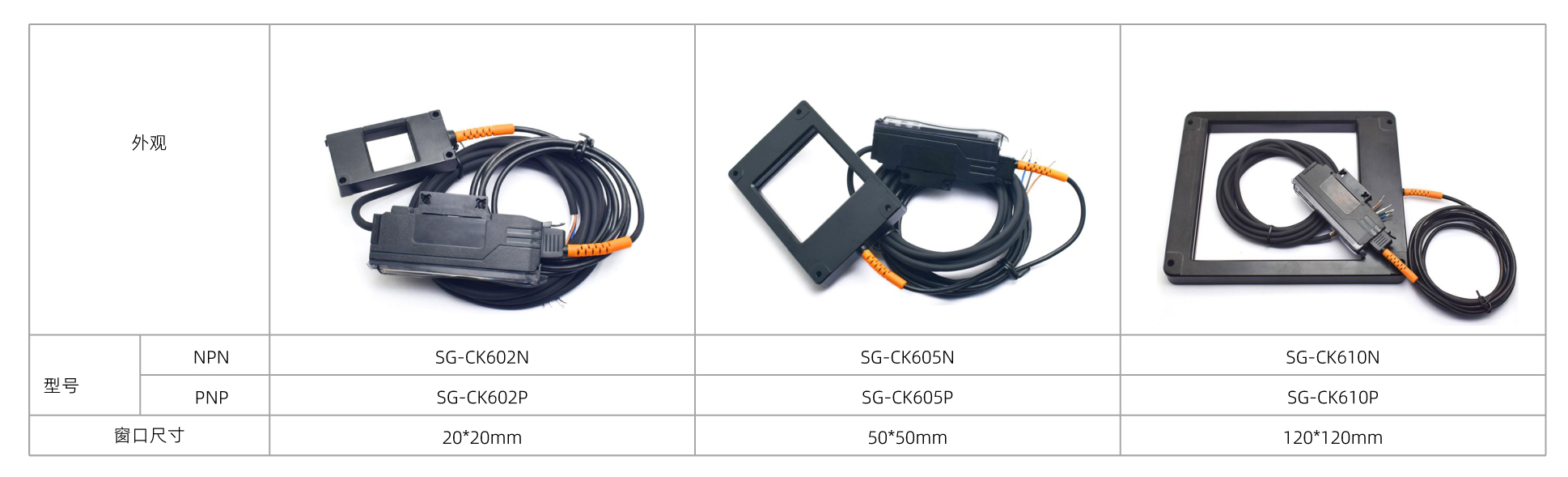

PNP

SG-CK602P

SG-CK605P

SG-CK610P

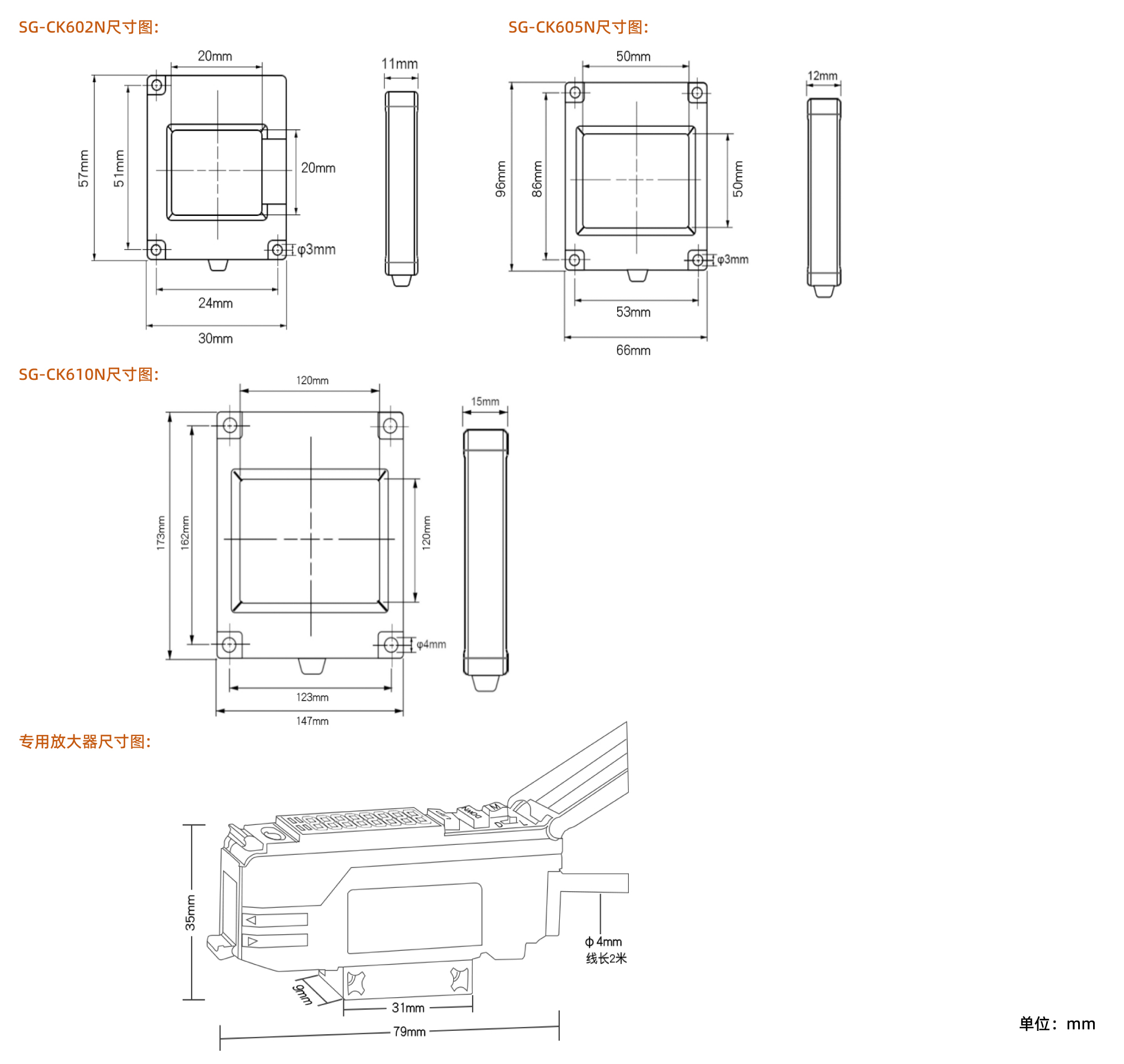

窗口尺寸

20*20mm

50*50mm

120*120mm

類型

  黑線1個落料檢測輸出口，白線一個計數器輸處口，導線引出式

控制輸出

  2個輸出口

光源

  紅外線，4元素發光二極管體

反應時間

  最快速度：2us

輸出選擇

  落料輸出在掉落時輸出，計數輸出當計數器值到達設定值時輸出80MS

顯示指示燈

  操作指示燈：紅色發光二極管、雙重?cái)?shù)位監視器：雙重7 位數展示，閥值（4位數綠色發光二極管體指示器）

  和當前值（4位數紅色發光二極管體指示器）一起點亮。當前值范圍：0-9999

調節方式

  由主機的可調電阻調節檢測物體的大小，當順時針調節時，可檢測物體逐步減小，

  當逆時針調節時，可檢測物體調大，最小檢測物體為0.1MM

延時功能

 落料輸出：斷開延時計時器/開啟延時計時器/單次計時器/開啟延時單次計時器，可選擇

  計顯示器在持續時間可選擇： 1ms至9999ms

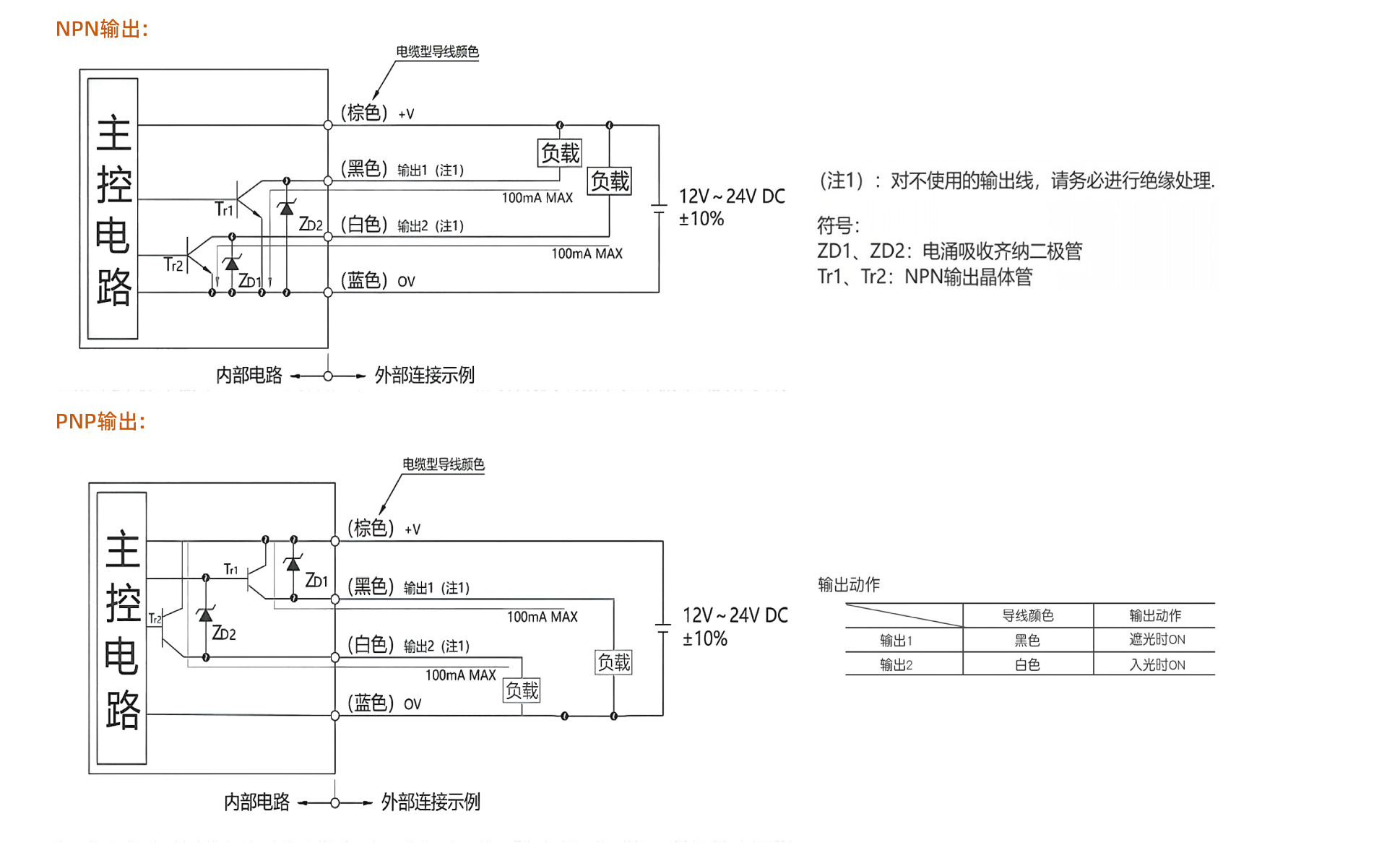

控制輸出

  NPN/PNP開放式集電器24V，最大100mA(只限于主部件）最大20mA(當擴展部件連接時,殘余電壓:1V.

  型號帶M字樣的傳感器為模擬量輸出，模擬量電壓從0-5V,檢測準確度為千分之一

電源電壓

  12至24VDC±10%之間，浮動比率（P-P):最大10％ 等級2

工作環境亮度

  白熾燈：最大：20,000Lux,日光：最大：30,000Lux

NPN功率消耗

  標準模式：最大300mW，最大電壓：24V

PNP功率消耗

  標準模式：最大300mW，最大電壓：24V

耐振動性

  10至55Hz，雙重振幅：1.5mm，X,Y,Z軸分別是2小時

環境溫度

  -10℃~+55℃，無凍結
