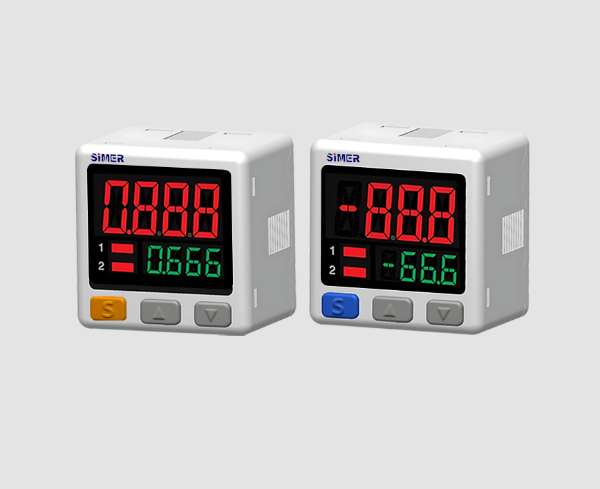

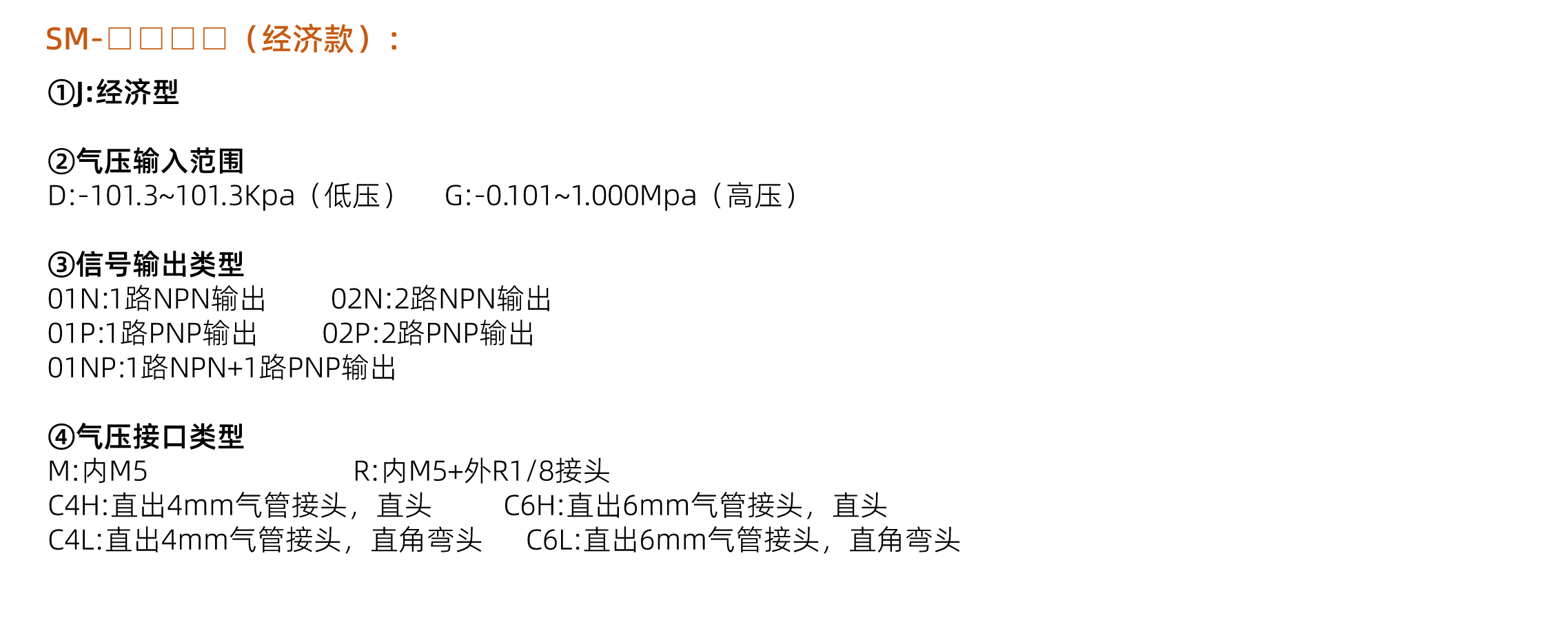

型號 | SM-JG (高壓型） | SM-JD （低壓型） | SM-BG （高壓型） | SM-BD （低壓型） | SM-TG （高壓型） | SM-TD （低壓型） |
額定壓力范圍 | -0.101~1.000MPa | -101.3~101.3kpa | -0.101~1.000MPa | -101.3~101.3kpa | -0.101~1.000MPa | -101.3~101.3kpa |
設定壓力范圍 | -0.100~1.000MPa | -101.0~101.0kpa | -0.100~1.000MPa | -101.0~101.0kpam | -0.100~1.000MPa | -101.0~101.0kpa |
最大耐壓力 | 1.5MPa | 500kpa | 1.5MPa | 500kpa | 1.5MPa | 500kpa |
適用氣體 | 非腐蝕性氣體，不可燃性氣體，符合ISO 8573-1:2010[7:4:4] |
電源電壓 | 12~24VDC±10% |
消耗電流 | 45mA以下（無負載） |
KPa-顯示分辨率 | -- | 0.1 | -- | 0.1 | -- | 0.1 |
MPa-顯示分辨率 | 0.001 | -- | 0.001 | -- | 0.001 | -- |
Kgf/cm2-顯示分辨率 | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 |
bar-顯示分辨率 | 0.01 | 0.001 | 0.01 | 0.001 | 0.01 | 0.001 |
psi-顯示分辨率 | 0.1 | 0.01 | 0.1 | 0.01 | 0.1 | 0.01 |
mmHg-顯示分辨率 | -- | 0.1 | -- | 0.1 | -- | 0.1 |
inchHg-顯示分辨率 | -- | 1 | -- | 1 | -- | 1 |

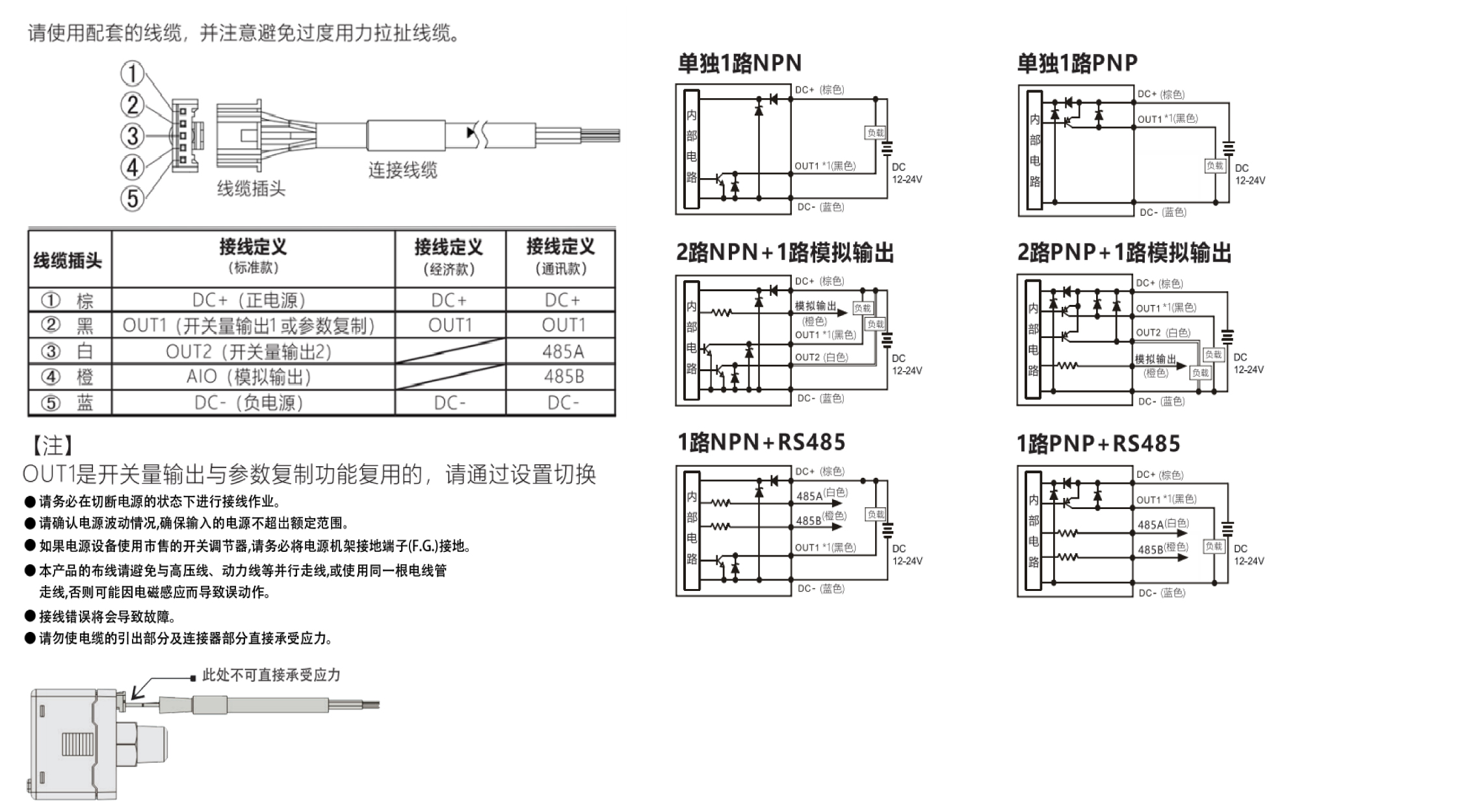

比較輸出 【注】*1 | NPN集電極開路輸出，最大負載電流：100mA，最大供應電壓：30V DC，內部壓降：1.5V以下 PNP集電極開路輸出，最大負載電流：100mA，最大供應電壓：30V DC，內部壓降：1.5V以下 |
電壓型模擬量 輸出 【注】*1 | 輸出電壓：1~5V±2.5%F.S. 線性：±1%F.S. 輸出阻抗：約1KΩ | 輸出電壓：1~5V±2.5%F.S. 線性：±1%F.S. 輸出阻抗：約1KΩ | 無 |
電流型模擬量 輸出 【注】*1
| 無 | 輸出電流：4~20mA±2.5%F.S. 線性：±1%F.S. 負載電阻：最小50Ω 最大300Ω@12V；600Ω@24V | 無 |
MODBUS功能 【注】*2 | 無 | 有 |
顯示精度 | ±1%F.S. ±1digits（使用溫度25±10℃） |
重復精度 | ±0.2%F.S. ±2digits |
反應時間 | 2.0ms,50ms,100ms,250ms, 500ms,2000ms可選【注】*4 | 1ms【注】*3， 2.0ms,50ms,100ms,250ms, 500ms,2000ms可選 | 2.0ms,50ms，100ms,250ms, 500ms,2000ms可選【注】*4 |
顯示 | 3色（紅，橙，黃綠）顯示（取樣率：4次/秒） |
溫度特性 | 1%F.S以內，比較參考溫度25℃（0~50℃使用范圍內） |
使用環境 | 0~50℃（不結露，不結冰）；35~85%RH（無水露） |
保存環境 | -10~50℃（不結露，不結冰）；35~85%RH（無水露） |
防護等級 | IP40/IP65*（SM-20及SM-25系列支持IP65等級） |

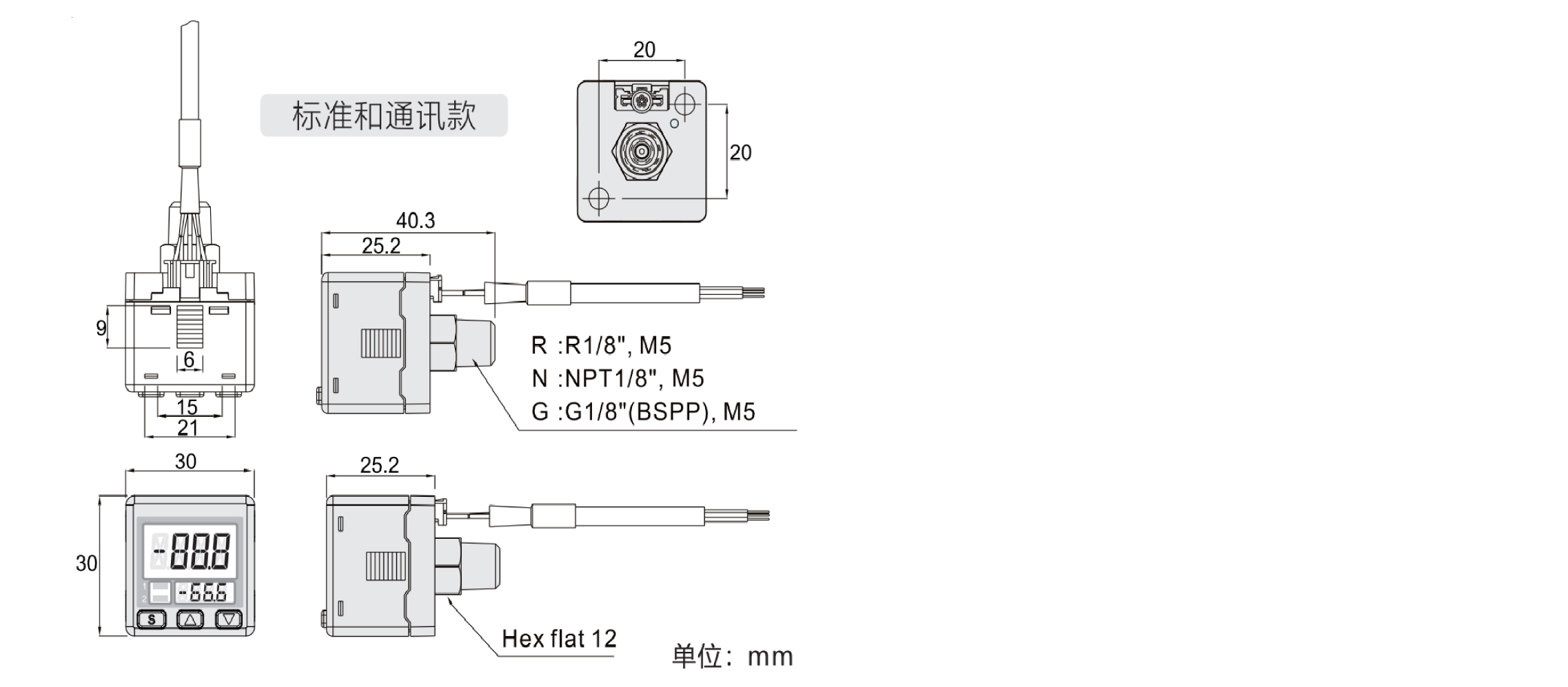

接管規格 | 內螺紋：M5 外螺紋：R1/8（亞洲標準，即PT1/8） 直出快接頭：可選4mm或6mm管徑，可選直頭或90度彎頭 |
重量 | 約70g（含電源線纜） | 約85g（含電源線纜） |
附件 | 帶端子電源線纜1條，說明書1份 |
