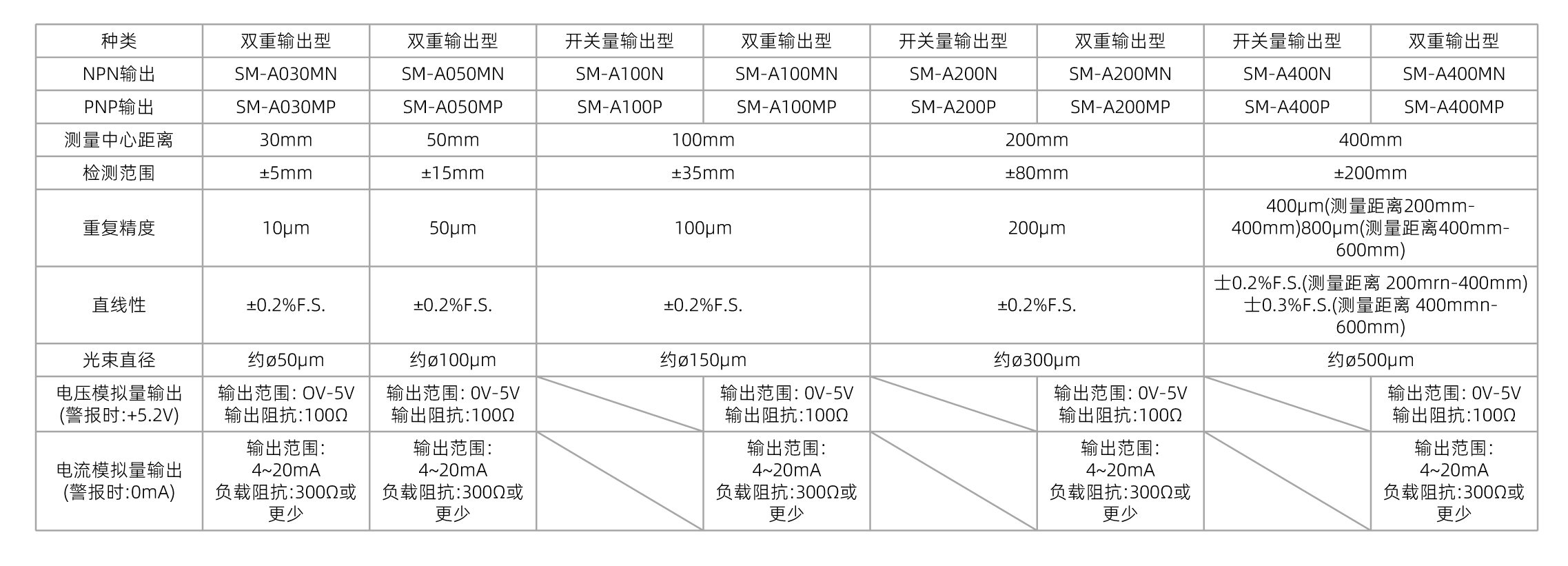

種類 | 雙重輸出型 | 雙重輸出型 | 開關量輸出型 | 雙重輸出型 | 開關量輸出型 | 雙重輸出型 | 開關量輸出型 | 雙重輸出型 |
NPN輸出 | SM-A030MN | SM-A050MN | SM-A100N | SM-A100MN | SM-A200N | SM-A200MN | SM-A400N | SM-A400MN |
PNP輸出 | SM-A030MP | SM-A050MP | SM-A100P | SM-A100MP | SM-A200P | SM-A200MP | SM-A400P | SM-A400MP |
測量中心距離 | 30mm | 50mm | 100mm | 200mm | 400mm |
檢測范圍 | ±5mm | ±15mm | ±35mm | ±80mm | ±200mm |
重復精度 | 10μm | 50μm | 100μm | 200μm | 400μm(測量距離200mm-400mm)800μm(測量距離400mm-600mm) |
直線性 | ±0.2%F.S. | ±0.2%F.S. | ±0.2%F.S. | ±0.2%F.S. | 士0.2%F.S.(測量距離 200mrn-400mm)士0.3%F.S.(測量距離 400mmn-600mm) |
溫度特性 | 0.03％F.S./°C |
光源 | 紅色半導體激光2類,最大輸出:1mW,發光光束波長:655nm |
光束直徑 | 約?50μm | 約?100μm | 約?150μm | 約?300μm | 約?500μm |
電源電壓 | 12V~24VDC士10%脈動P-P10% |
消耗電流 | 40mA 以下(電源電壓24V DC時)，60mA以下(電源電壓 12V DC時) |

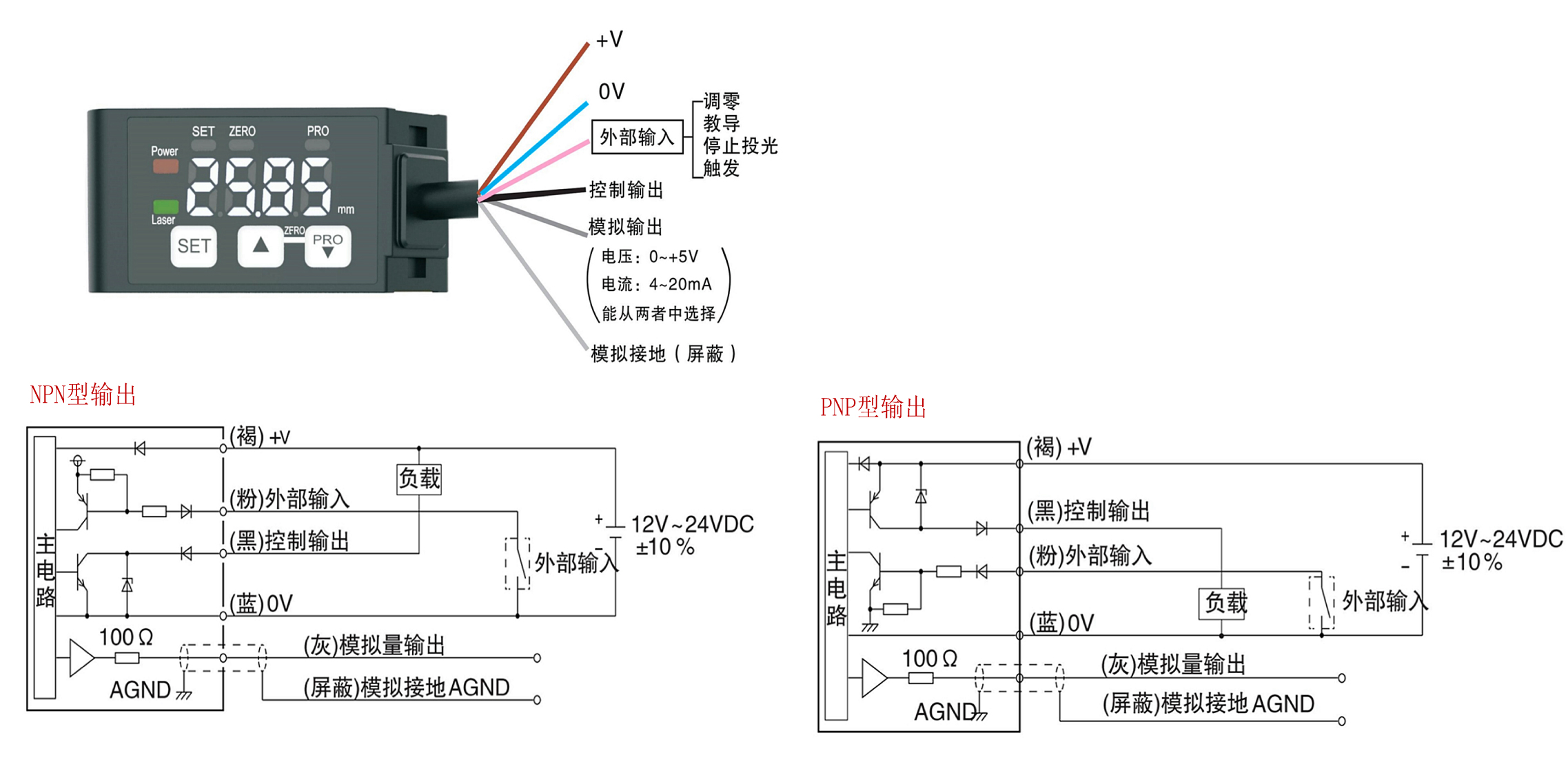

控制輸出 | NPN開路集電極晶體管 PNP開路集電極晶體管 ·最?流?電流：50mA ·最?流?電流：50mA ·外加電壓：30VDC以下(控制輸出-0V之間) ·外加電壓：30VDC以下(控制輸出和+V之間) ·剩余電壓：1.5V以下（流?電流50mA時） ·剩余電壓：1.5V以下（流出電流50mA時） ·漏電流：0.1mA以下 ·漏電流：0.1mA以下 |
輸出動作 | 入光時ON/非入光時ON可切換 |
短路保護 | 配備(自動恢復型) |
電壓模擬量輸出
(警報時:+5.2V) | 輸出范圍: OV-5V
輸出阻抗:100Ω | 輸出范圍: 0V-5V
輸出阻抗:100Ω | / | 輸出范圍: 0V-5V 輸出阻抗:100Ω | / | 輸出范圍: 0V-5V 輸出阻抗:100Ω | / | 輸出范圍: 0V-5V 輸出阻抗:100Ω |
電流模擬量輸出
(警報時:0mA) | 輸出范圍: 4~20mA
負載阻抗:300Ω或更少 | 輸出范圍: 4~20mA
負載阻抗:300Ω或更少 | / | 輸出范圍: 4~20mA 負載阻抗:300Ω或更少 | / | 輸出范圍: 4~20mA 負載阻抗:300Ω或更少 | / | 輸出范圍: 4~20mA 負載阻抗:300Ω或更少 |
反應時間 | 1.5ms/5ms/10ms 可切換 |
外部輸出 | NPN/PNP 無接點輸入,有效:0V~+1.2V DC輸入阻抗:10KΩ |
保護構造 | IP67(IEC) |
污損程度 | 2 |
使用環境溫度 | -10°C~+40°℃(注意不可結露、結冰)、保存時:-20°C~+60°C |
使用環境濕度 | 35%~85%RH、保存時:35%~85%RH |
使用環境照度 | 白熾燈:受光面照明度3,000Lux以下 |
使用標高 | 2,000m以下 |
電纜 | 帶0.15mmФ5 芯復合電纜2m |
材質 | 本體外殼: 鋁鑄件,前面蓋板: 丙烯基 |
重量 | 約35g(不含電纜)約85g(含電纜) |
適用規格 | 符合EMC指令 |
