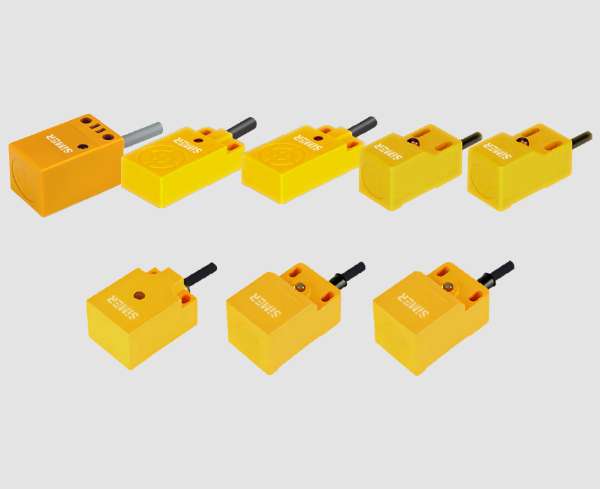

? 檢測物體:磁性金屬
? 前端感應/上端感應可選擇
? 響應頻率可達1000Hz
? 毫秒級響應
? 靈敏度高,重復精度高
? 規格尺寸齊全,幾乎覆蓋所有尺寸
? 定位準確 響應速度快
? 有效抗干擾 可在多種復雜的環境下檢測高速運動的磁性金屬物體
? IP67防護等級設計,優異的耐水和耐油性能

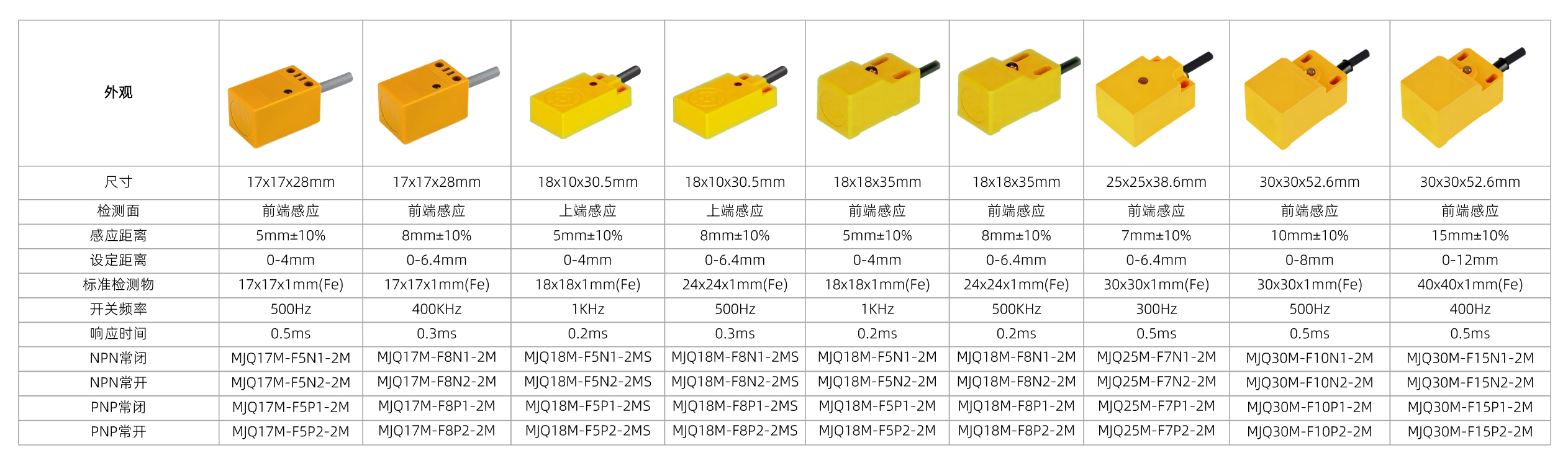

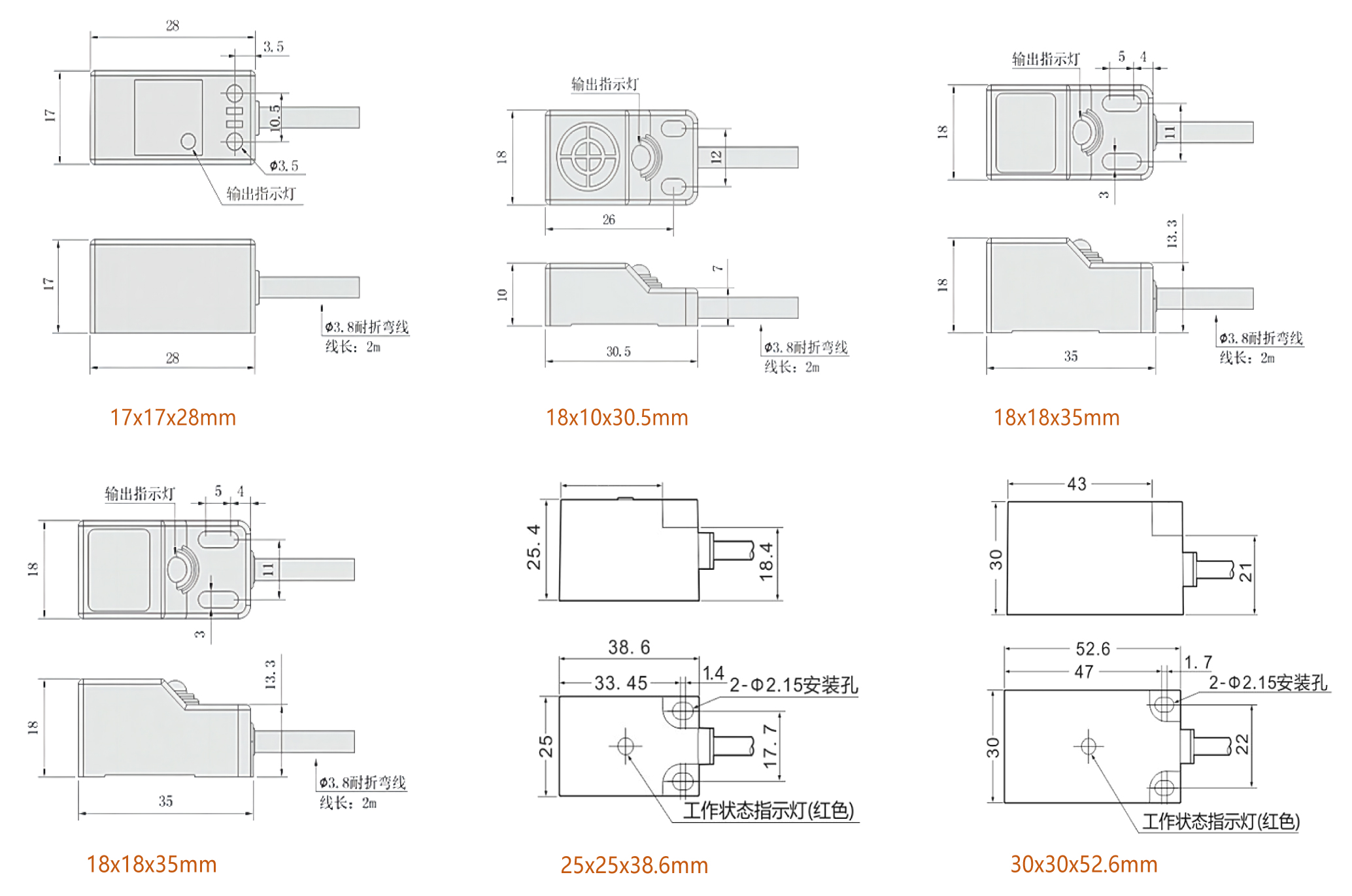

尺寸
17x17x28mm
18x10x30.5mm
18x18x35mm
25x25x38.6mm
30x30x52.6mm
檢測面
前端感應
上端感應
感應距離
5mm±10%
8mm±10%
7mm±10%
10mm±10%
15mm±10%
設定距離
0-4mm
0-6.4mm
0-8mm
0-12mm
標準檢測物
17x17x1mm(Fe)
18x18x1mm(Fe)
24x24x1mm(Fe)
30x30x1mm(Fe)
40x40x1mm(Fe)
開關頻率
500Hz
400KHz
1KHz
500KHz
300Hz
400Hz
響應時間
0.5ms
0.3ms
0.2ms
感應物體
磁性金屬(非磁性金屬的檢測距離較短,具體請參考”電感衰減示意圖“)
安裝方式
非埋入式
外殼材質
ABS
●是否帶LED
帶LED
工作電壓
10-30VDC
連波
<10%
無負載電流
<10mA
最大負載電流
<150mA
漏電流
<0.01mA
電壓降
<1.5V
開關遲滯
<15% (Sr)
重復精度
<3.0% (Sr)
防護等級
IP67
工作環境溫度
-25℃~+70℃
溫度漂移
<10% (Sr)
短路/過載電流保護
YES
EMC
RFI>3V/M / EFT>1KV / ESD>4KV(contact)
振動/沖擊
IEC 60947-5-2,Part7.4.1 / IEC 60947-5-2,Part7.4.2
連接方式
導線引出型( PVC 2M)

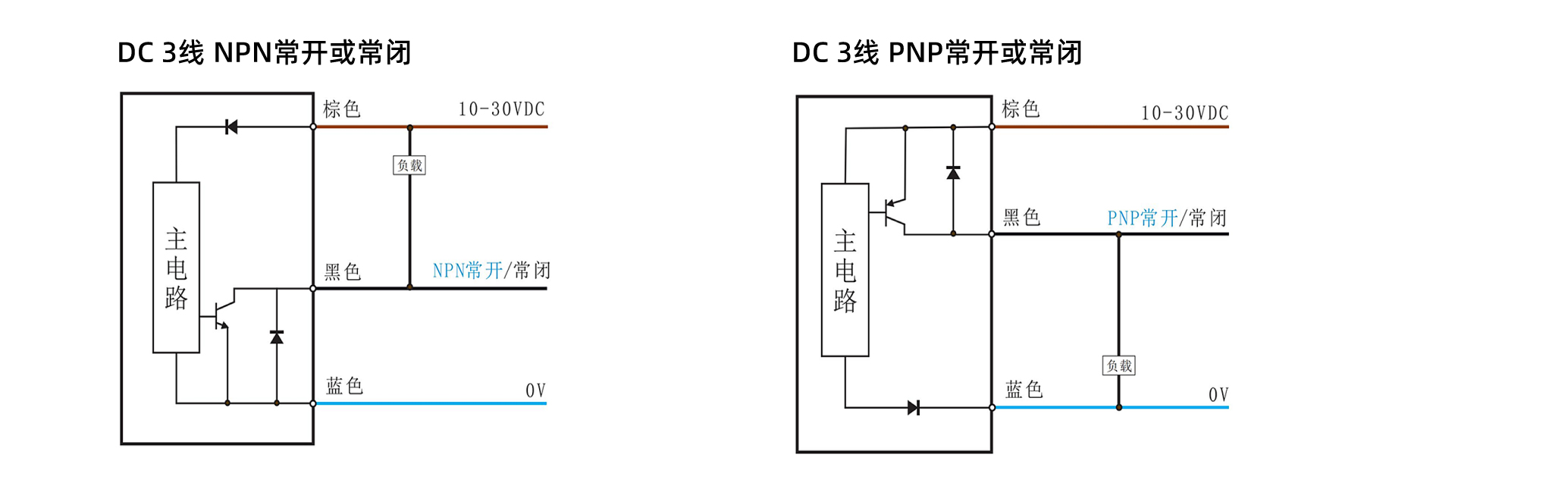

NPN常閉
MJQ17M-F5N1-2M
MJQ17M-F8N1-2M
MJQ18M-F5N1-2MS
MJQ18M-F8N1-2MS
MJQ18M-F5N1-2M
MJQ18M-F8N1-2M
MJQ25M-F7N1-2M
MJQ30M-F10N1-2M
MJQ30M-F15N1-2M
NPN常開
MJQ17M-F5N2-2M
MJQ17M-F8N2-2M
MJQ18M-F5N2-2MS
MJQ18M-F8N2-2MS
MJQ18M-F5N2-2M
MJQ18M-F8N2-2M
MJQ25M-F7N2-2M
MJQ30M-F10N2-2M
MJQ30M-F15N2-2M
PNP常閉
MJQ17M-F5P1-2M
MJQ17M-F8P1-2M
MJQ18M-F5P1-2MS
MJQ18M-F8P1-2MS
MJQ18M-F5P1-2M
MJQ18M-F8P1-2M
MJQ25M-F7P1-2M
MJQ30M-F10P1-2M
MJQ30M-F15P1-2M
PNP常開
MJQ17M-F5P2-2M
MJQ17M-F8P2-2M
MJQ18M-F5P2-2MS
MJQ18M-F8P2-2MS
MJQ18M-F5P2-2M
MJQ18M-F8P2-2M
MJQ25M-F7P2-2M
MJQ30M-F10P2-2M
MJQ30M-F15P2-2M
