沖床安全光柵（J系列）

0755-2949-0141
語言：中文
CN EN

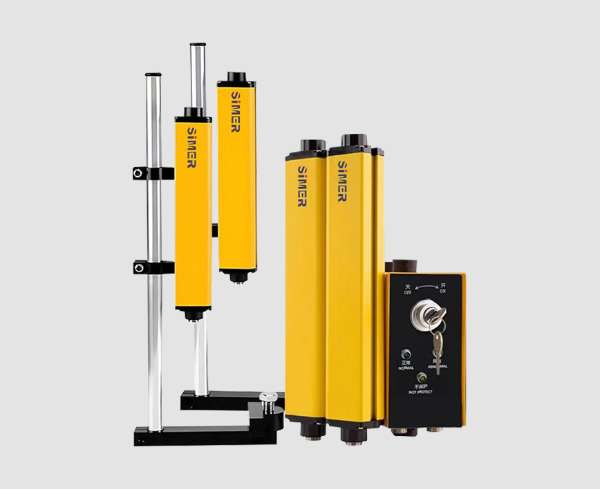

沖床安全光柵（J系列）

? 產品截面尺寸：35*50mm

? 光軸間距：20/40mm

? 外殼加厚，結構堅固，抗震性強，耐碰撞

? 適用于高速沖床，大噸位壓力機等大型設備


原理：

發光器發出的光直射到受光器，形成保護光幕。當光幕被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破?，控制器將此信號進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警。

組成單元：

發光器：由若干發光器件組成，發射紅外光線；

受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光幕，產生通 光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；

控制器：信號處理單元，為發光器、受光器提供電源，并接收受光器傳送的通光、遮光信號，產生輸出控制信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警?？刂破饔蠶型內置式控制器、P型外置式控制器兩種類型，內置式控制 器結構小巧緊湊，可安裝在設備的控制箱內；外置式控制器結構美觀牢固，可直接安裝在設備上，方便操作及光幕通光、遮光狀態的觀察；

信號電纜：用來傳輸控制器和發光器、受光器之間的信號；

控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制；

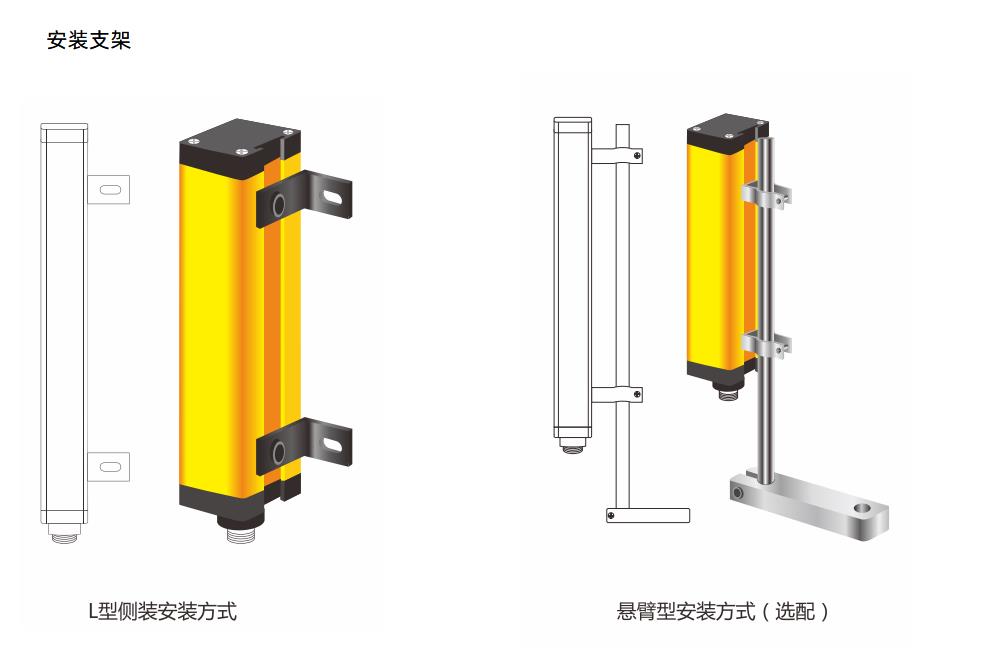

安裝支架：把發光器與受光器固定在機臺上；

光柵類型

沖床工業型安全光柵

截面尺寸

35*50mm

光束數量

4--256束（常規）

光軸間距

20mm/40mm

保護高度

100--2000mm（常規）

對射距離

0.1-3m/0.1-5m/0.3-10m

電源電壓

DC24V±10%

響應時間

≤15ms

信號輸出

繼電器S信號

同步類型

線同步/光同步（可選）

外殼防護等級

IP65 （IE60529）

連接類型

航插(3針/4針)/(3針/5針)/(2針/3針)/(2針/4針)

負載電流

 <120mA

工作電流

<200mA

紅外波長

紅外發光二極管940nm

抗干擾能力

10000Lux

主體外形材質

鋁合金

電路保護

電源極性保護/輸出短路保護/過載保護

消耗功率

3-8W

工作溫度

-15℃~65℃

環境溫度

20C,RH≤85%

介電強度

DC30V.5A

絕緣電阻

＞100 MΩ

產品認證

CE  FCC

外殼顏色

黃色

產品重量

隨著光柵高度（長度）而變化

產品應用

鍛壓機床、自動化設備、剪切機器、液壓機械、機器人、工業機械手等

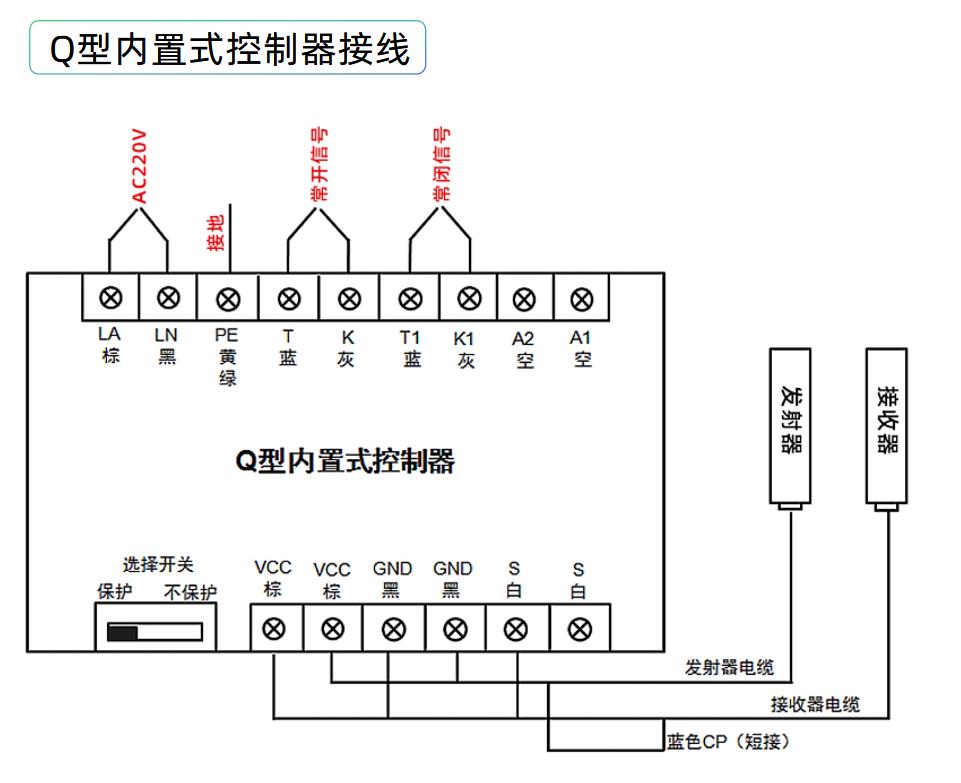

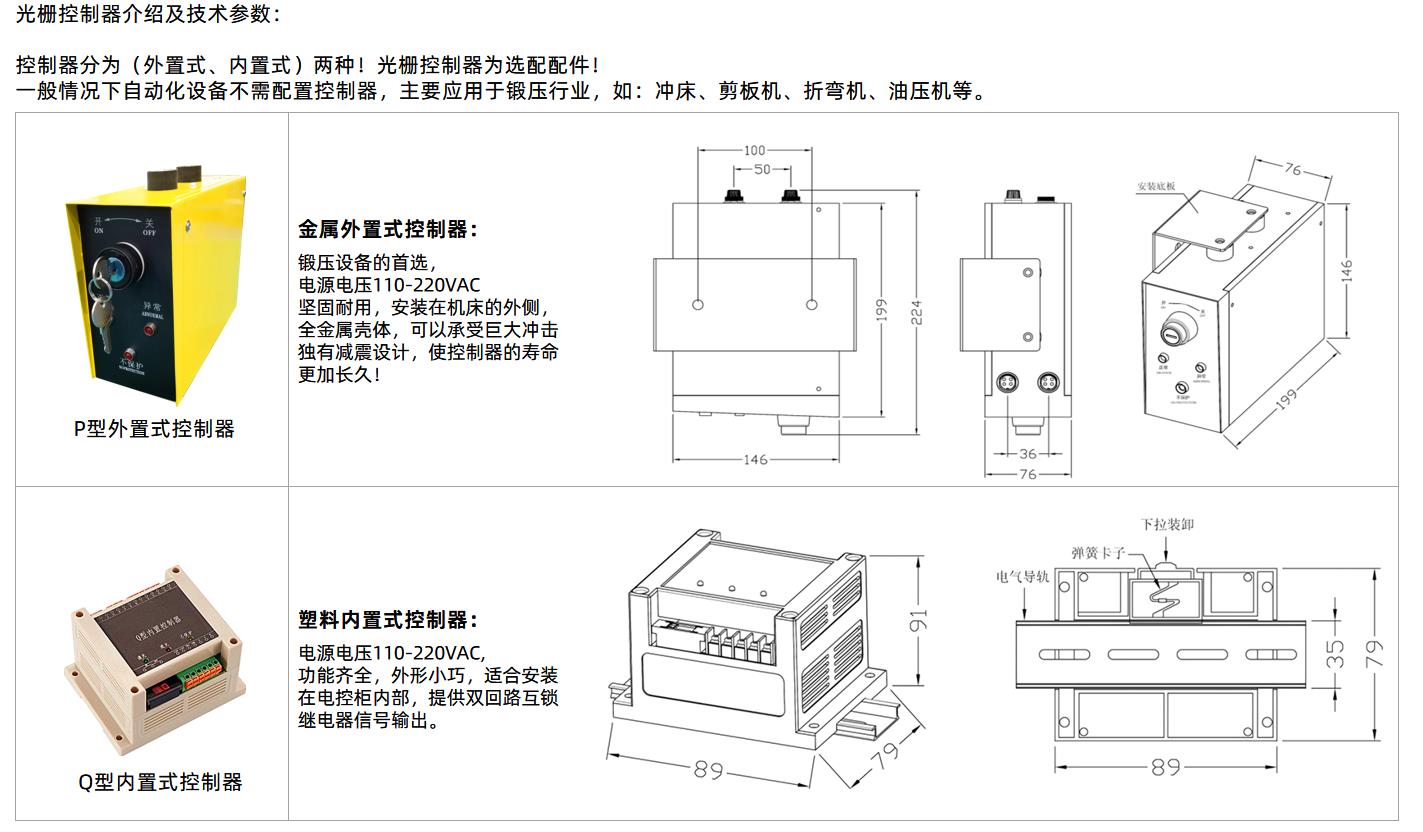

類型

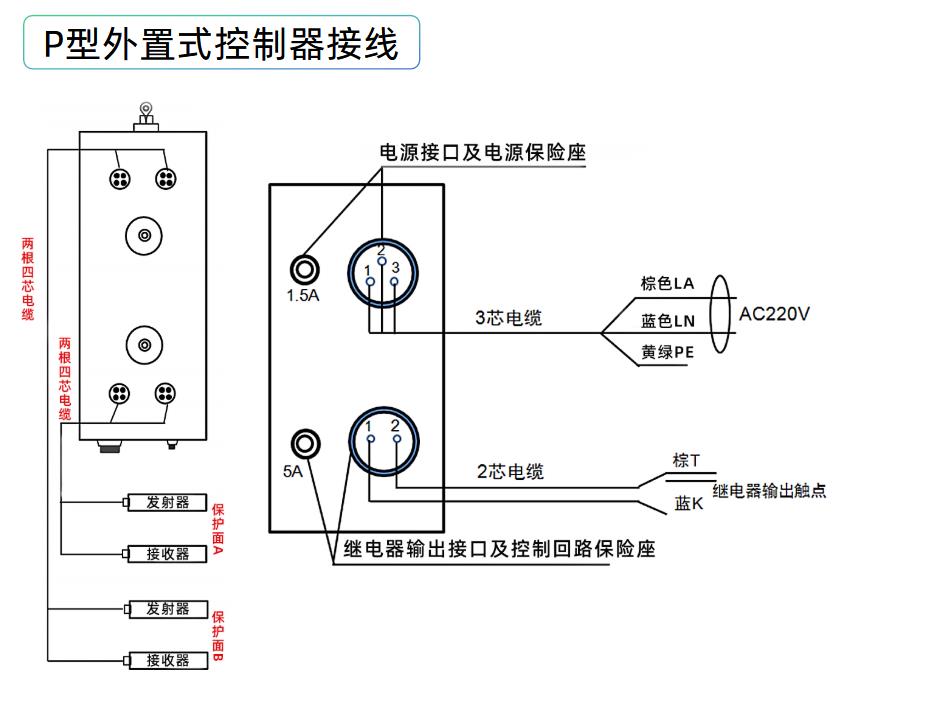

P型外置式控制器

Q型外置式控制器

保護功能

√

 √

鑰匙開關

√

 無

可接光柵數

1套或2套

1套或2套

安裝位置

機床體側面

機床電柜內

自保功能

√

√

可以配套的光柵規格

截面尺寸為：35*35mm / 35*50mm

信號輸出

常開/常閉繼電器信號

常開/常閉繼電器信號

電源電壓

110/220VAC

110/220VAC

工作溫度

-25℃~65℃

-25℃~65℃

絕緣電阻

＞100 MΩ

＞100 MΩ

電路保護

反接保護/輸出短路保護

反接保護/輸出短路保護

抗干擾能力

10000Lux

10000Lux

繼電器壽命

200萬次

200萬次

消耗功率

5W

5W

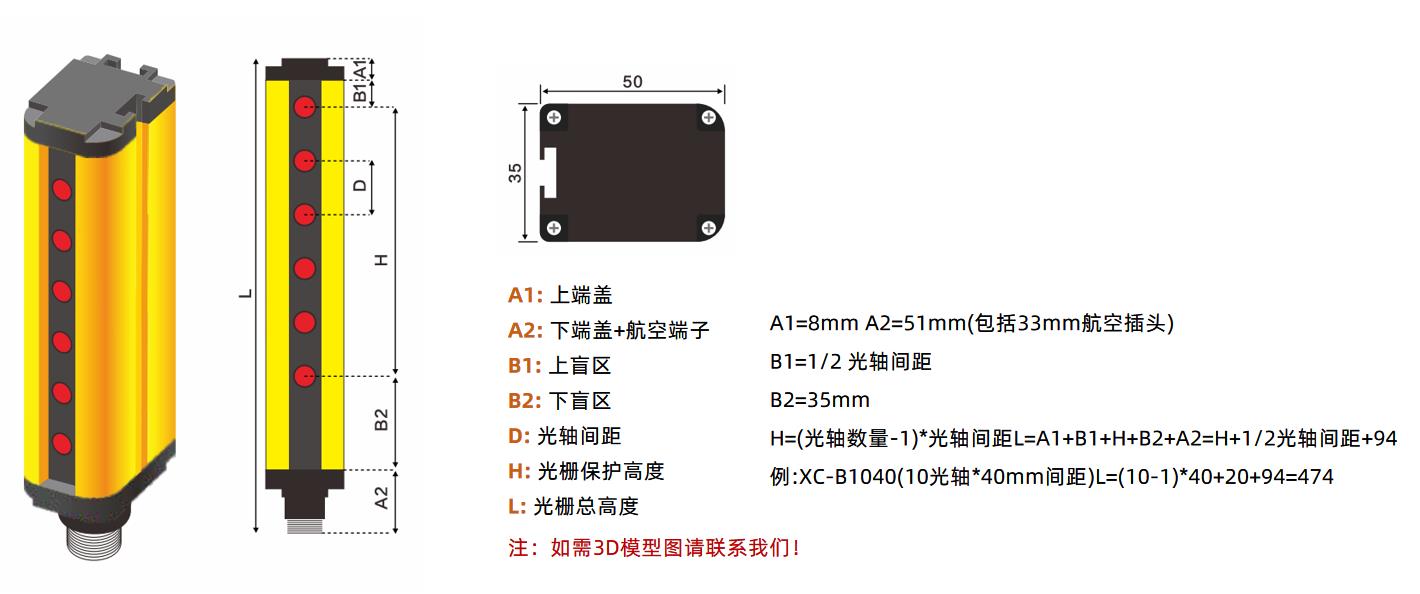

  光軸間距 20 mm


    光軸間距 40 mm

光束數量

保護高度

總高度

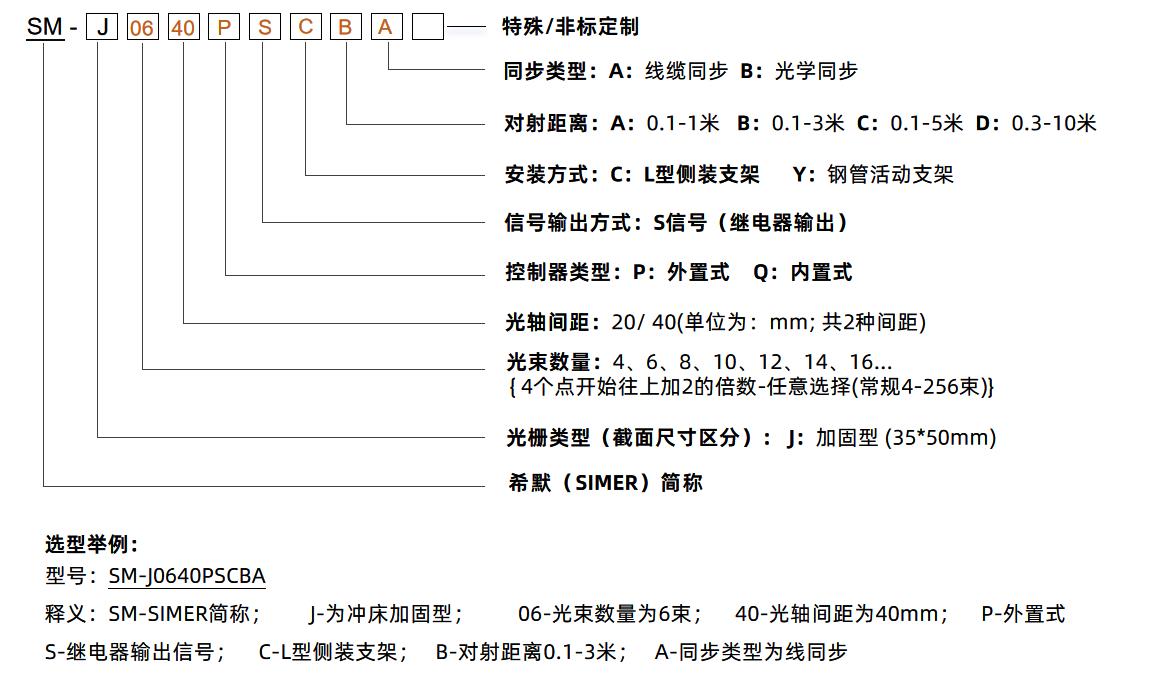

規格型號


光束數量

保護高度

總高度

規格型號

4

60

164

SM-J0420PSCBA

4

120

234

SM-J0440PSCBA

6

100

204

SM-J0620PSCBA

6

200

314

SM-J0640PSCBA

8

140

244

SM-J0820PSCBA

8

280

394

SM-J0840PSCBA

10

180

284

SM-J1020PSCBA

10

360

474

SM-J1040PSCBA

12

220

324

SM-J1220PSCBA

12

440

554

SM-J1240PSCBA

14

260

364

SM-J1420PSCBA

14

520

634

SM-J1440PSCBA

16

300

404

SM-J1620PSCBA

16

600

714

SM-J1640PSCBA

18

340

444

SM-J1820PSCBA

18

680

794

SM-J1840PSCBA

20

380

484

SM-J2020PSCBA

20

760

874

SM-J2040PSCBA

22

420

524

SM-J2220PSCBA

22

840

954

SM-J2240PSCBA

24

460

564

SM-J2420PSCBA

24

920

1034

SM-J2440PSCBA

26

500

604

SM-J2620PSCBA

26

1000

1114

SM-J2640PSCBA

28

540

644

SM-J2820PSCBA

28

1080

1194

SM-J2840PSCBA

...

...

...

...

...

...

...

...

100

1980

2084

SM-J10020PSCBA

50

1960

2074

SM-J5040PSCBA

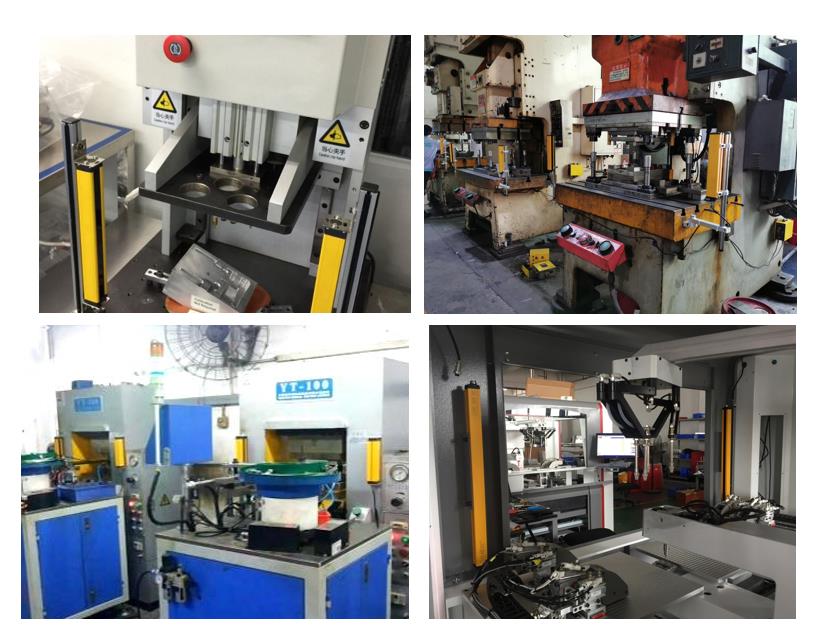

應用范圍：鍛壓機床、自動化設備、剪切機器、液壓機械、機器人、工業機械手、包裝設備、生產流水線、立體車庫及其它自動化設備，也可用于多面區域保護或防盜等。


說明書|3D模型
  • 沒有資料
