? 產品截面尺寸:13*30mm
? 多種信號輸出,最遠對射距離3米
? 光軸間距:20mm
? 同步類型:線同步

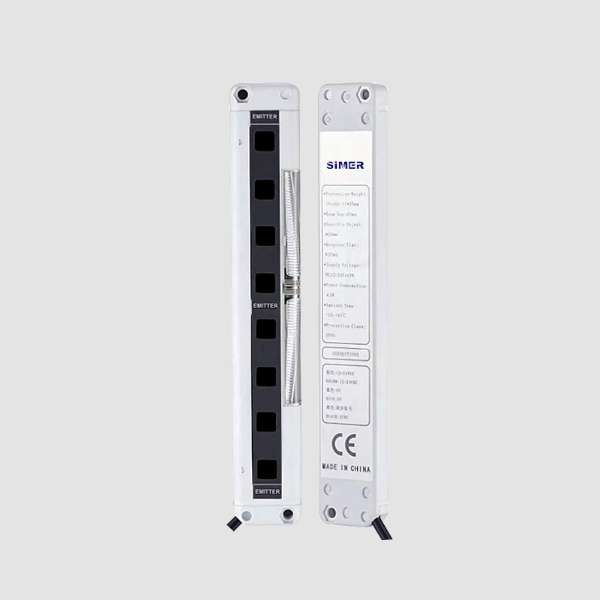

SM-1B系列正面薄款安全光柵,截面尺寸為13*30mm,響應時間10ms,僅13mm厚的超薄尺寸,適合各種冶具及空間狹小的地方使用。
特點:
? 密封設計,注塑一體型外殼密封性好
? 電路自檢設計,若發生故障將鎖定到安全狀態,避免發生意外
? 低功耗的全新設計,不僅方便用戶使用,壽命也得到了延長
? 外殼小巧輕薄,方便安裝
? 光柵多種規格尺寸可選,適合不同設備場合使用
光柵類型
塑料外殼正面薄款光柵
截面尺寸
13*30mm
光束數量
6束、8束、12束、16束、28束
光軸間距
20mm
保護高度
100mm、140mm、220mm、300mm、540mm
對射距離
0.1-3m(可調)
電源電壓
DC24V±10%
響應時間
≤15ms
信號輸出
NPN/PNP(可選)
同步類型
線同步
外殼防護等級
IP40 (IE60529)

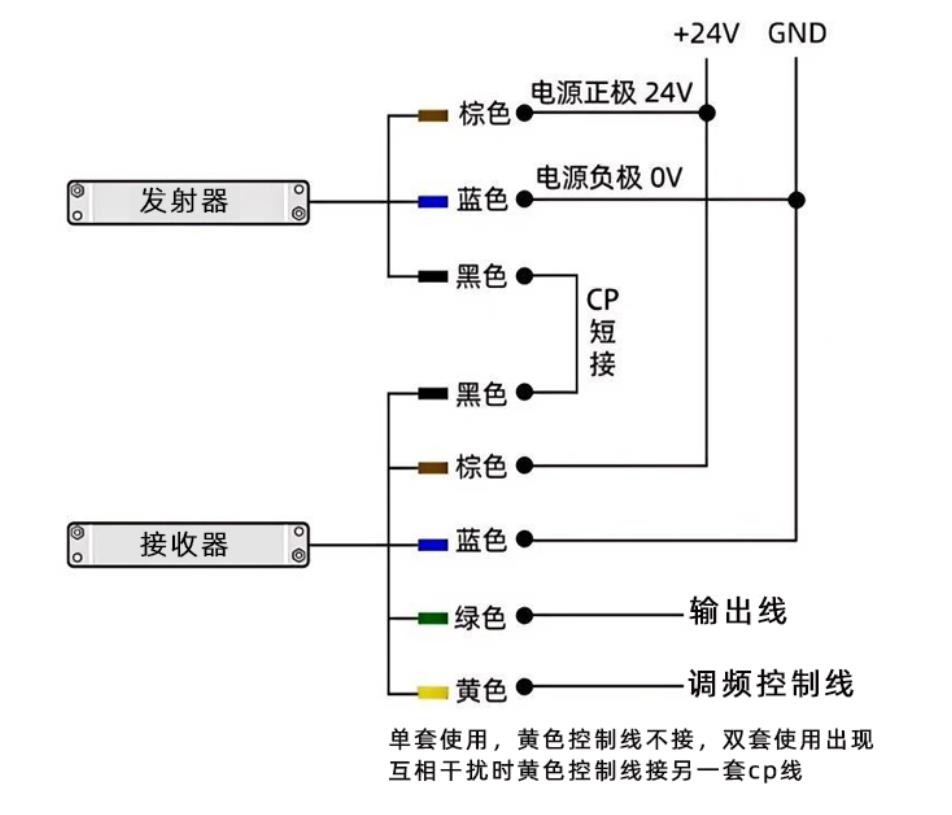

連接類型
航插(3針/4針)
負載電流
<120mA
工作電流
<200mA
紅外波長
紅外發光二極管940nm
抗干擾能力
10000Lux
主體外形材質
聚酯、丙烯、ABS
電路保護
電源極性保護/輸出短路保護/過載保護
消耗功率
5W
工作溫度
-15℃~55℃
環境溫度
20C,RH≤85%
介電強度
DC30V.5A
絕緣電阻
>100 MΩ
產品認證
CE FCC
外殼顏色
白色
產品重量
隨著光柵高度(長度)而變化

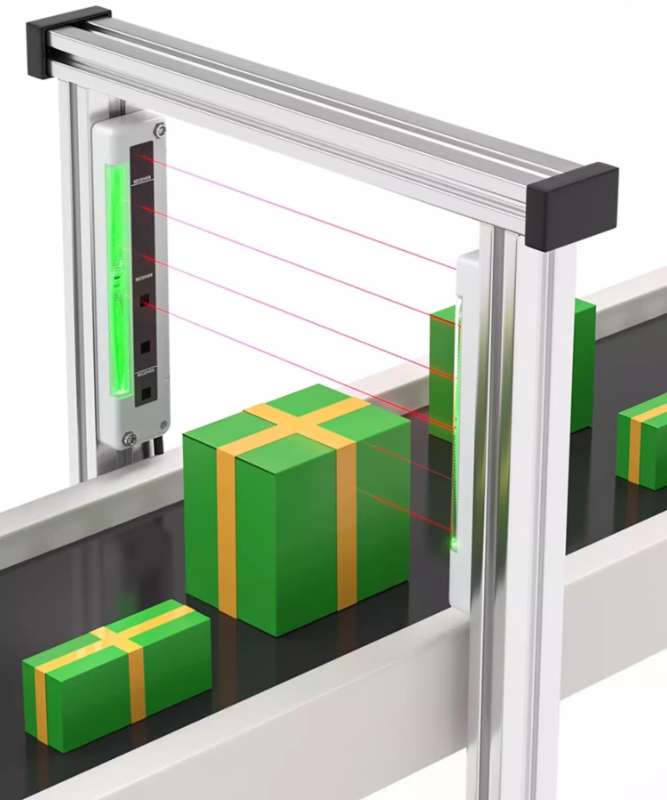

產品應用
自動化設備、治具設備、電子行業、食品制造業、空間狹小的機器等
光軸間距20 mm
總高度
規格型號
6
100
140
SM-1B0620NCZBA
8
190
SM-1B0820NCZBA
12
220
270
SM-1B1220NCZBA
16
300
350
SM-1B1620NCZBA
28
540
590
SM-1B2820NCZBA

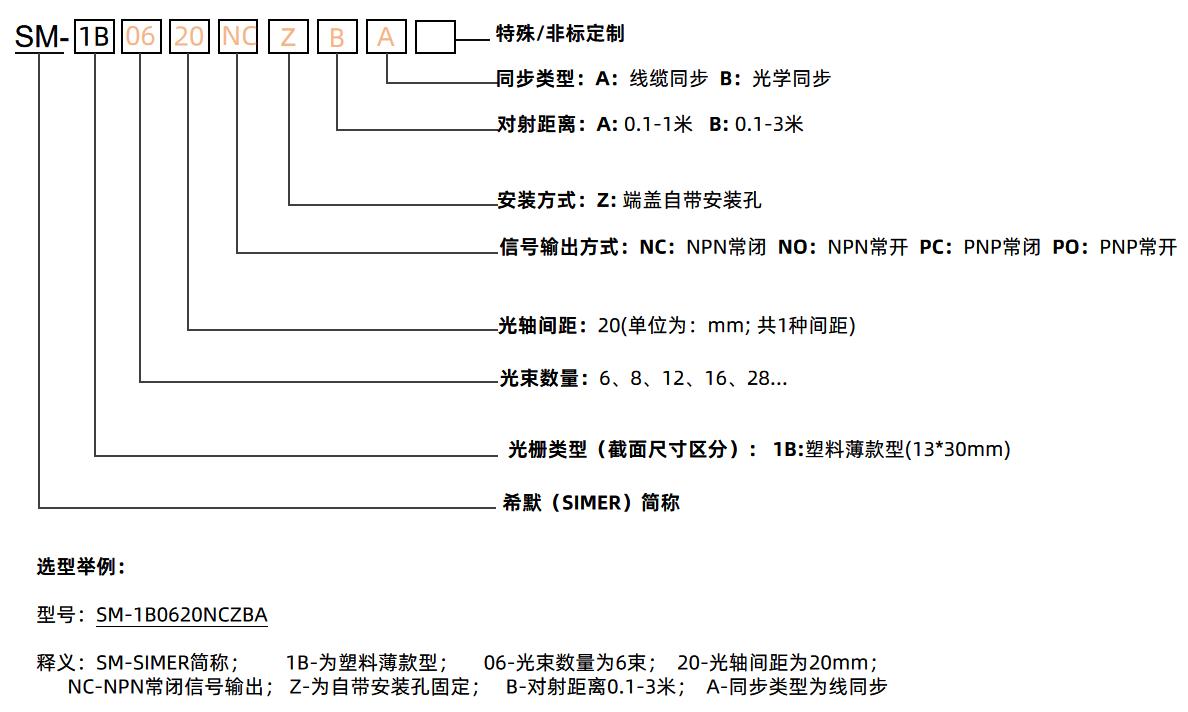

注:1、此表型號命名全部為常用信號NPN常閉,對射距離3米內,如需其他要求請按照“產品規格型號組成說明”去選擇;
2、此系列產品安裝固定方式有1種:(標配:端蓋自帶安裝固定孔)
