測定方式

擴散反射

測定中心距離

30mm

50mm

85mm

120mm

250mm

測定范圍

±4mm

±10mm

±20mm

±60mm

±150mm

光源

紅色半導體激光級別1(JIS/IEC/GB/KS/FDALaserNotice No.50/GB)

最大輸出:0.39mW、投光峰波長:655nm

光束直徑

0.1x0.1mm

0.5x1mm

0.75x1.25mm

1.0x1.5mm

1.75x3.5mm

受光部

CMOS圖像傳感器

分辨率

0.5μm

1.5μm

2.5μm

8μm

20μm

線性度

±0.1%F.S.

溫度特性

0.08%F.S./℃

電源電壓

24VDC士10%包括脈動0.5V(P-P)

電流消耗

100mA以下

取樣周期

500μs、1ms、2ms

模擬輸出電壓

輸出范圍:0~10.5V(正常時)、11V(警告時)輸出阻抗:100Ω

模擬輸出電流

輸出范圍:3.2~20.8mA(正常時)、21.6mA(警告時)負載阻抗:300Ω以下

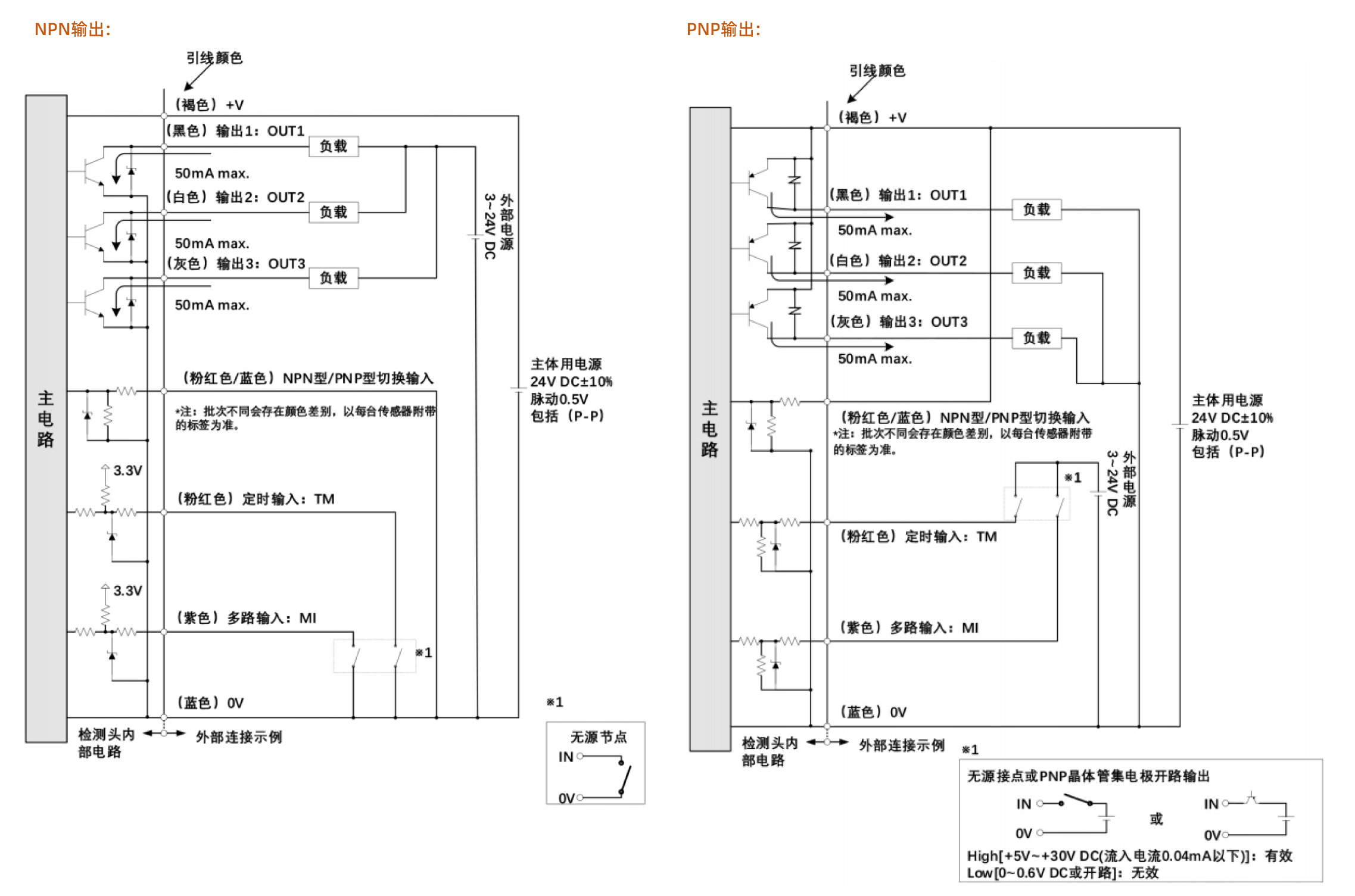

OUT1輸出 OUT2輸出 OUT3輸出

判斷輸出或警告輸出(設定切換式)NPN晶體管集電極開路/PNP晶體管集電極開路(切換式)

·最大流入電流：50mA                                                            ·最大流入電流：50mA

·施加電壓:3~24V DC(輸出一0V間)                                         ·剩余電壓：2.8V以下（當流入電流為50mA時）

·剩余電壓：2V以下（當流入電流為50mA時）                    ·漏電流：0.1mA

·漏電流：0.1mA

輸出動作

ON(輸出動作)時開路

短路保護

配備(自動恢復式)

NP切換輸出

0V連接時:NPN集電極開路輸出動作電源24VDC連接時:PNP集電極開路輸出動作

定時輸入

NPN動作設定時:連接OV時動作或者連接中動作(因設定而異)PNP動作設定時:連接外部電源+時動作或者連接中動作(因設定而異)

多路輸入

根據輸入時間進行調零、復位、內存切換、示教、保存、激光控制NPN動作設定時:依據連接0V的時間PNP動作設定時:依據連接外部電源+的時間

短信接口（高功能型）

RS-422或RS-485波特率:9,600/19,200/38,400/115,200bps數據長8bit、結束位長1bit、奇偶校驗無、BCC有、數據區分:CR

顯示燈——激光投光

綠色發光二極管激光投光時亮起

顯示燈——警告

橙色發光二極管光量不足致使無法測定的狀態

顯示燈——輸出

黃色發光二極管(顯示燈數:3)輸出動作時亮起

數字顯示部

紅色發光二極管 符號和5位顯示

保護構造

IP67(除連接器部)

污損度

2

絕緣電阻

DC250V Megger時20MΩ以上(所有端子-殼體之間)

耐電壓

AC 1,000V 1分鐘(所有端子-殼體之間)

耐振動

耐久頻率:10~55Hz(周期1分鐘)雙振幅:1.5mmX、Y、Z方向各2小時

耐沖擊

500m/s2 X、Y、Z各方向3次

周圍照明度

?熾燈：受光?照度3000Lux以下

周圍溫度

-10℃~+45℃（注意不可結露、結冰）、存儲時：-20℃~+60℃

周圍濕度

35~85%RH存儲時:35~85%RH

使用高度

2,000m以下

材質

本體外殼:PBT、前蓋:丙烯、電纜:PVC

電纜

高功能型:1.0m

電纜延長

高功能型:用可選電纜(另售)全長可延長至20m

緊固扭矩

0.8N·m以下

重量

約70g(不包括電纜)、約110g(包括電纜)、約160g(包裝)

適用標準

EMC指令適用
